Ordliste med termer for sprøytestøping av plast

Noen ordliste med begreper knyttet til design av plastdeler, formfremstilling og sprøytestøping av plast.

Antistatisk middel: Tilsetningsstoff som brukes for å eliminere eller redusere statisk elektrisitet fra overflaten av plastdelen.

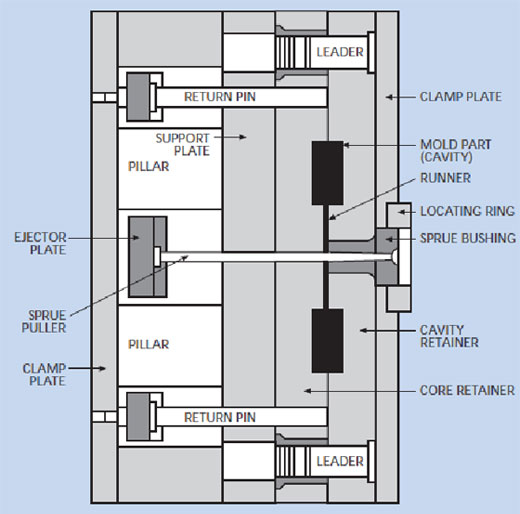

Bakplate: En plate som brukes som støtte for hulromsblokken i plastsprøytestøpeformen, styrepinner, foringer osv.

Boss: Utspring på en plastdel designet for å gi styrke, forenkle innretting, feste osv.

Kavitet: Plassen inne i en sprøyteform som materialet injiseres i.

Clamping Plate: En plate montert på en plastform og brukt til å feste formen til en plate.

Koinjeksjonsstøping: En spesiell multilateral injeksjonsprosess der et formhulrom først delvis fylles med en plastikk og deretter et andre skudd injiseres for å innkapsle det første skuddet.

Kjølekanal: Kanaler plassert inne i en sprøytestøpeform som et kjølemedium sirkuleres gjennom for å kontrollere støpeformens overflatetemperatur.

Syklus: Den komplette sekvensen av operasjoner i en prosess for å fullføre ett sett med lister. Syklusen tas på et punkt i operasjonen og avsluttes når dette punktet er nådd igjen.

Dagslysåpning: Den maksimale avstanden mellom de stasjonære og bevegelige platene til klemenheten i helt åpen posisjon.

Direct Gate: Innløpet som mates direkte inn i injeksjonsformens hulrom.

Utkast: Graden av avsmalning av en form-hulroms sidevegg eller klaringsvinkelen designet for å lette fjerning av deler fra en plastsprøyteform.

Ejector Pins: Pinner som skyves inn i et formhulrom fra baksiden når formen åpnes for å tvinge den ferdige delen ut av formen. Knockout pins er en annen ordliste.

Ejektorreturstifter: Fremspring som skyver ejektorenheten tilbake når sprøyteformen lukkes. Overflatestifter og returstifter er andre ordlister.

Familiestøpeform: En støpeform med flere hulrom der hver av hulrommene utgjør en av komponentdelene til en ferdig montert del.

Vifteport: En port som brukes til å redusere stresskonsentrasjoner i portområdet ved å spre åpningen over et større område. Mindre vridning av deler kan vanligvis forventes ved bruk av denne typen port.

Blits: Ekstra plast festet til en list, vanligvis langs formskillelinjen.

Flowlinje: Merker som er synlige på de ferdige gjenstandene som indikerer retningen for strømningen av smelten inn i plastinjeksjonsformen.

Flytemerker: Bølgete overflater på en støpt del forårsaket av feil flyt av smelten inn i sprøyteformen.

Gate: en åpning der smelten kommer inn i formhulen.

Hot-runner Mold: En form der skinnene er isolert fra de avkjølte hulrommene og holdes varme. Hot-runner-former lager deler som ikke har noe skrap.

Injeksjonstrykk: Trykket på forsiden av injeksjonsskruen eller stempelet når materiale sprøytes inn i formen.

Jetting: En turbulent strømning i smelten forårsaket av en underdimensjonert port eller hvor en tynn seksjon raskt blir tykkere.

Jig: Et verktøy for å holde deler av en sammenstilling under produksjonsprosessen.

Knockout-pinner: En stang eller enhet for å slå en ferdig del ut av en plastform.

Muggtemperaturkontrollenhet: Hjelpeutstyr som brukes til å kontrollere formtemperaturen. Noen enheter kan både varme og avkjøle sprøyteformen. En annen ordliste kalt kjølere, bare avkjøl formen.

Moving plate: Platen til en sprøytestøpemaskin som beveges av en hydraulisk sylinder eller mekanisk vippe.

Multi-hulromsstøpeform: En sprøytestøpeform med to eller flere avtrykk for å forme ferdige gjenstander i én maskinsyklus.

Multi-material Molding: Injeksjon av to eller tre materialer, i rekkefølge, i en enkelt form i løpet av en enkelt formingssyklus. Sprøytestøpemaskinen er utstyrt med to eller tre plastikatører.

Dyse: Den hulkjernede metallnesen skrudd inn i injeksjonsenden på en mykner. Munnstykket matcher fordypningen i formen. Denne dysen tillater transfer av smelten fra plastikatoren til løpesystemet og hulrommene.

Pakking: Fylling av formhulen eller hulrommene så full som mulig uten å forårsake unødig belastning på sprøyteformene eller forårsake at det oppstår blink på de ferdige delene.

Skillelinje: På en ferdig del viser denne linjen hvor de to formhalvdelene møttes da de ble lukket.

Pinpoint Gate: En begrenset port på 0,030 tommer eller mindre i diameter, denne porten er vanlig på hot-runner-former.

Holdeplate: Platen som demonterbare deler, slik som formhulrom, ejektorstifter, styrepinner og foringer er montert under sprøytestøping.

Runner: Kanalen som forbinder innløpet med porten for overføring av smelten til hulrommene.

Short Shot: Manglende fylling av plastinjeksjonsformen eller hulrommene i formen.

Skutkapasitet: Vanligvis basert på polystyren, er dette den maksimale vekten av plast som kan fortrenges eller injiseres med et enkelt injeksjonsslag. Generelt uttrykt som unser polystyren.

Skrymping: Dimensjonsforskjellene mellom en støpt del og de faktiske formdimensjonene.

Sidestenger: Løse deler som brukes til å bære en eller flere støpepinner og betjenes fra utsiden av plastformen.

Sidetrekkstifter: Projeksjoner som brukes til å kjerne ut et hull i en annen retning enn lukkingslinjen til en form, og som må trekkes ut før delen kastes ut av sprøyteformen.

Single-cavity Mold: En form som har bare ett hulrom og produserer bare én ferdig del per syklus.

Sink Mark: En grunne fordypning eller fordypning på overflaten av en ferdig del skapt av krymping eller lav fylling av hulrommet.

Sprue Bushing: En innsats av herdet stål i sprøyteformen som aksepterer plasteringsmunnstykket og gir en åpning for overføring av smelten.

Sprue Gate: En passasje gjennom hvilken smelte strømmer fra munnstykket til formhulen.

Sprue Lock: Den delen av harpiksen som holdes tilbake i kuldebrønnen av en underskjæring. Denne låsen brukes til å trekke innløpet ut av bøssingen når formen åpnes. Selve innløpslåsen skyves ut av plastsprøyteformen av en ejektorstift.

Sprue: Mateåpningen i sprøytestøping mellom dysen og hulrommet eller løpesystemet.

Stable former: To eller flere former av lignende type som er plassert bak hverandre for å tillate at flere deler kan produseres i løpet av en syklus.

Fjernerplate: En plate som fjerner et støpt stykke fra kjernestifter eller kraftplugger. Strippeplaten settes i drift ved åpning av plastsprøyteformen.

Tab Gate: En liten avtagbar flik omtrent samme tykkelse som den støpte gjenstanden, men vanligvis vinkelrett på delen for enkel fjerning.

Avstand mellom båndstangen: Avstanden mellom de horisontale båndstengene på en sprøytestøpemaskin. I utgangspunktet begrenser denne målingen størrelsen på støpeformer som kan plasseres mellom strekkstengene og inn i sprøytestøpemaskinen.

Underskjæring: Et fremspring eller fordypning som hindrer uttrekking fra en todelt stiv form.

Ventilport: En type port der en pinne holdes i porten eller kanalen av fjærspenning. Når injeksjonsslaget beveger seg fremover, komprimerer denne porten plasten i løperen. Når denne trykkoppbyggingen er tilstrekkelig til å overvinne fjærspenningen, skyves tappen deretter tilbake (trekkes) og den raske dekompresjonen av smelten fyller hulrommet med ekstremt høy hastighet.

Utlufting: En grunn kanal eller åpning i hulrommet for å la luft eller gasser slippe ut når smelten fyller hulrommet.

Warpage: Dette begrepet betyr dimensjonal forvrengning i et støpt objekt.

Sveiselinje: Merker synlige på en ferdig del laget av møtet mellom to smeltestrømfronter under sprøytestøping.
